产品中心 | ATCA机箱 | 2U1S-10G

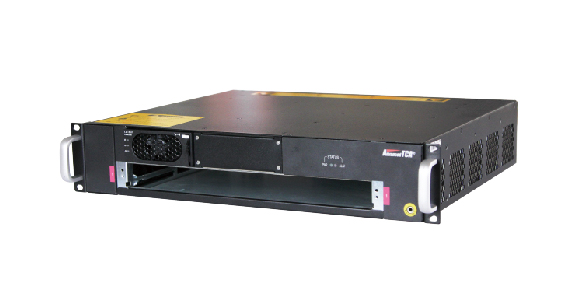

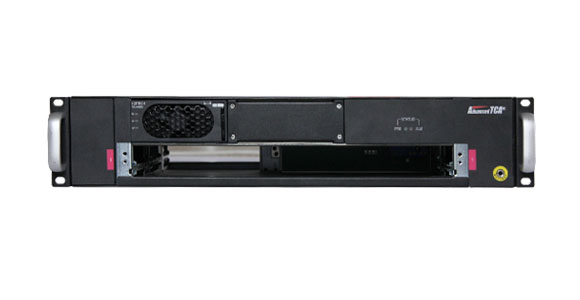

2U1S-10G
ATCS-2100-01
● 单槽位供电背板
● 2路220V交流电源输入
● 1个1000W电源模块
● 智能I2C控制
关键特性
产品规格
| structure | structure | 19英寸上架结构，2U高度，1个标准前卡槽位，1个标准RTM槽位 |
| size（mm） | 448×383.74×88 | |
| weight（Kg） | 9Kg/18Kg （净重/含包装重量） | |
| 整机配电 | 交流 | 电压范围：110V~220V，1000W电源模块，1+1备份模式，PEM不支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | 电压范围：-36~60V，1000W电源模块，1+1备份模式，PEM不支持热插拔 | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star或自定义；差分速率支持： 3.125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道， 450W/s 散热能力；左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-211A-01-01 | 91002631 | 2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路220V交流电源输入，1个1000W电源模块，智能I2C控制 |
| ATCS-212A-01-01 | 91002632 | 2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 |
| ATCS-212D-01-01 | 91002633 | 2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路-48V直流电源输入，智能I2C控制 |
-
编码：
91002631型号：
ATCS-211A-01-01描述：
2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路220V交流电源输入，1个1000W电源模块，智能I2C控制 -
编码：
91002632型号：
ATCS-212A-01-01描述：
2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 -
编码：
91002633型号：
ATCS-212D-01-01描述：
2U 高度 1 槽位 ATCA机箱，单槽位供电背板，2路-48V直流电源输入，智能I2C控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

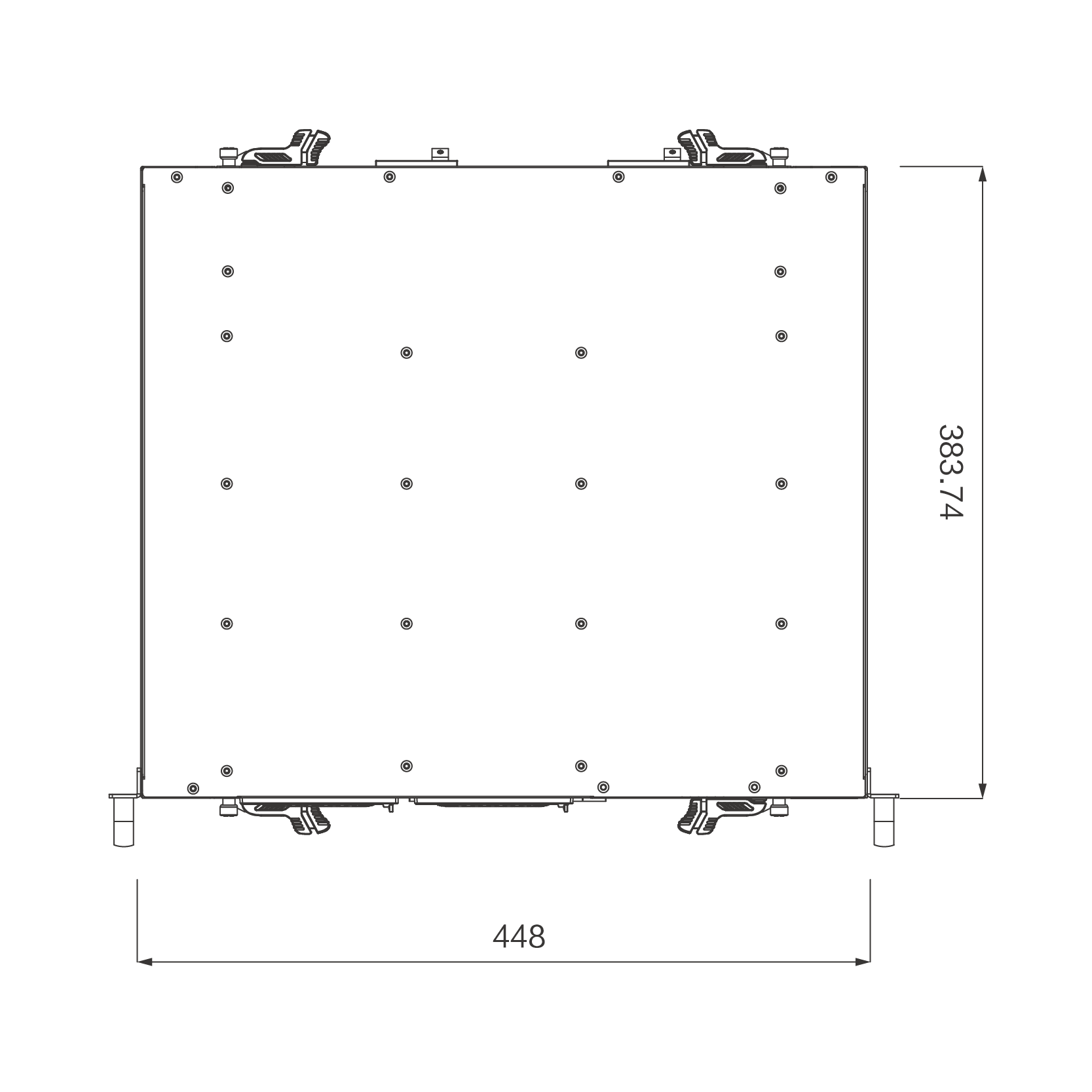

俯视图
-

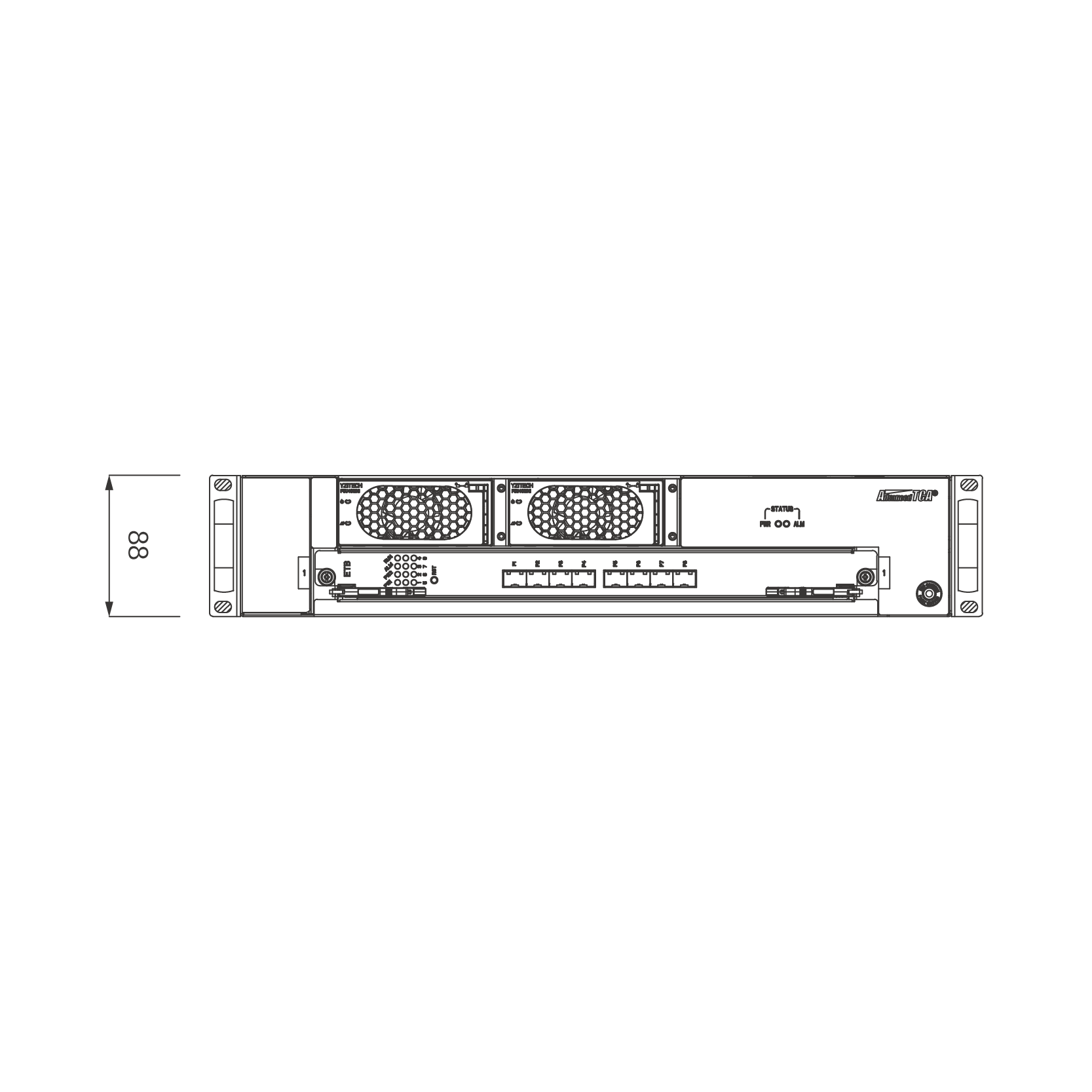

正面图
-

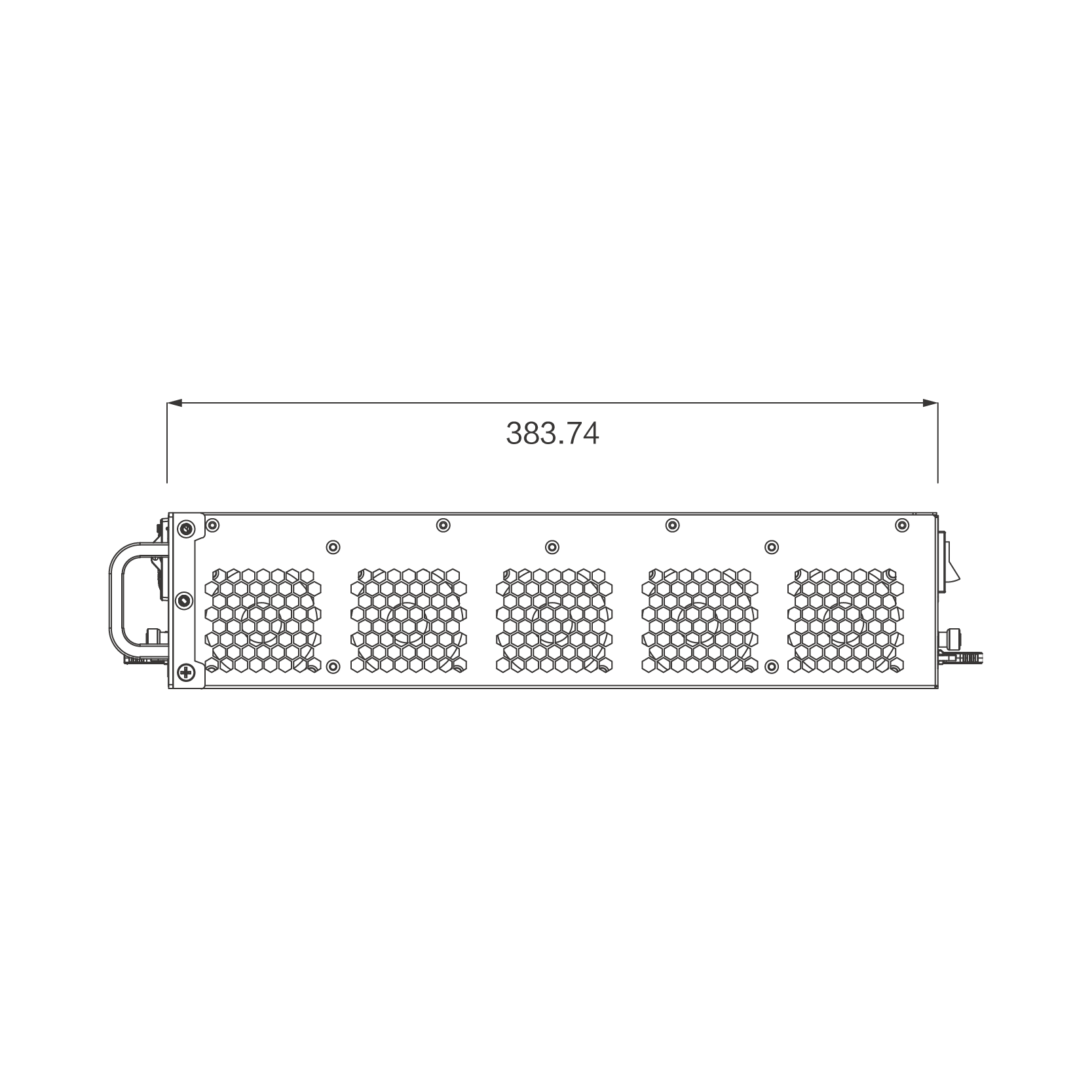

侧面图
