产品中心 | ATCA机箱 | 2U2S-40G

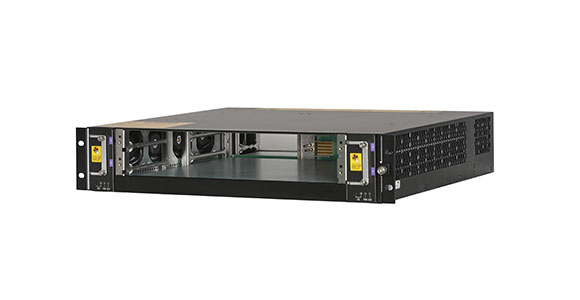

2U2S-40G
ATCS-2200-02
● 40G ATCA机箱
● 双星40G背板
● 2路 -48V直流电源输入
● 智能I2C控制
关键特性
产品规格
| structure | structure | 19英寸上架结构，2U高度，2个标准前卡槽位，2个标准RTM槽位 |
| size（mm） | 448×383.5×88 | |
| weight（Kg） | 10Kg/18Kg（净重/含包装重量） | |
| 整机配电 | 交流 | -- |
| 高压直流 | -- | |
| -48V直流 | 电压范围：-36~60V，1000W电源模块，1+1冗余备份模式，PEM不支持热插拔 | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star，Full Mesh或自定义，差分速率支持： 10.3125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道，450W/s 散热能力，左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-222D-02-01 | 91004001 | 2U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路 -48V直流电源输入，智能I2C控制 |
-
编码：
91004001型号：
ATCS-222D-02-01描述：
2U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路 -48V直流电源输入，智能I2C控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

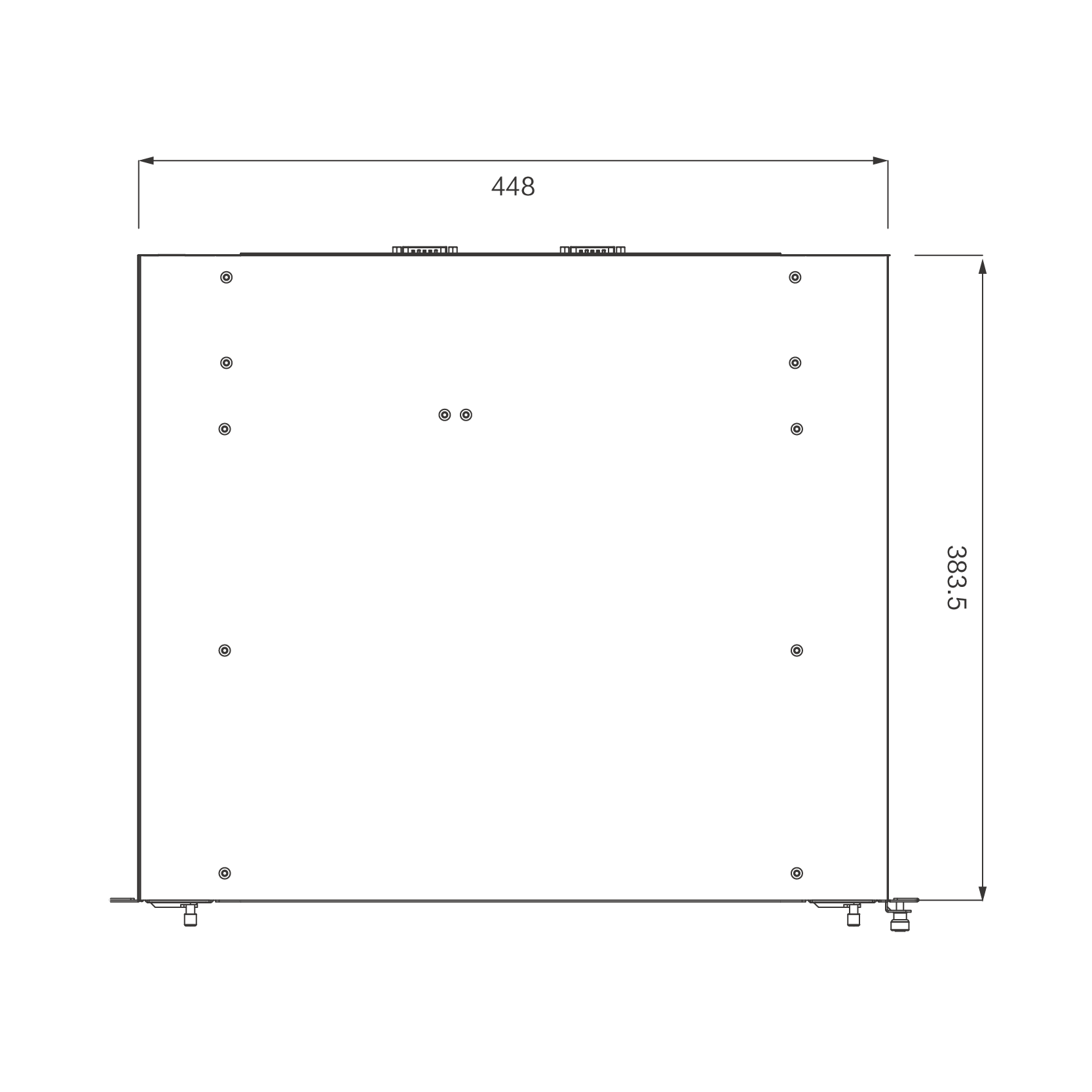

俯视图
-

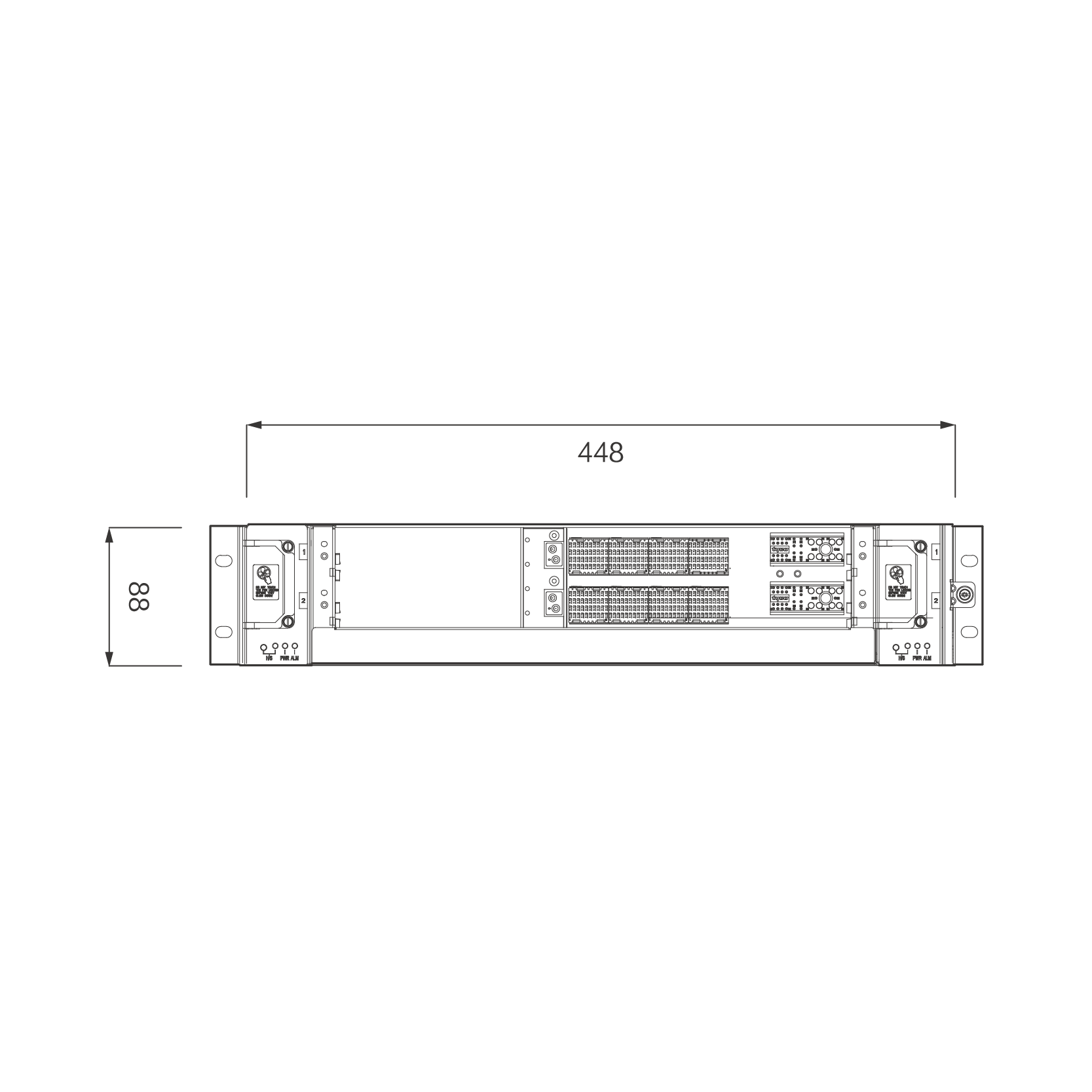

正面图
-

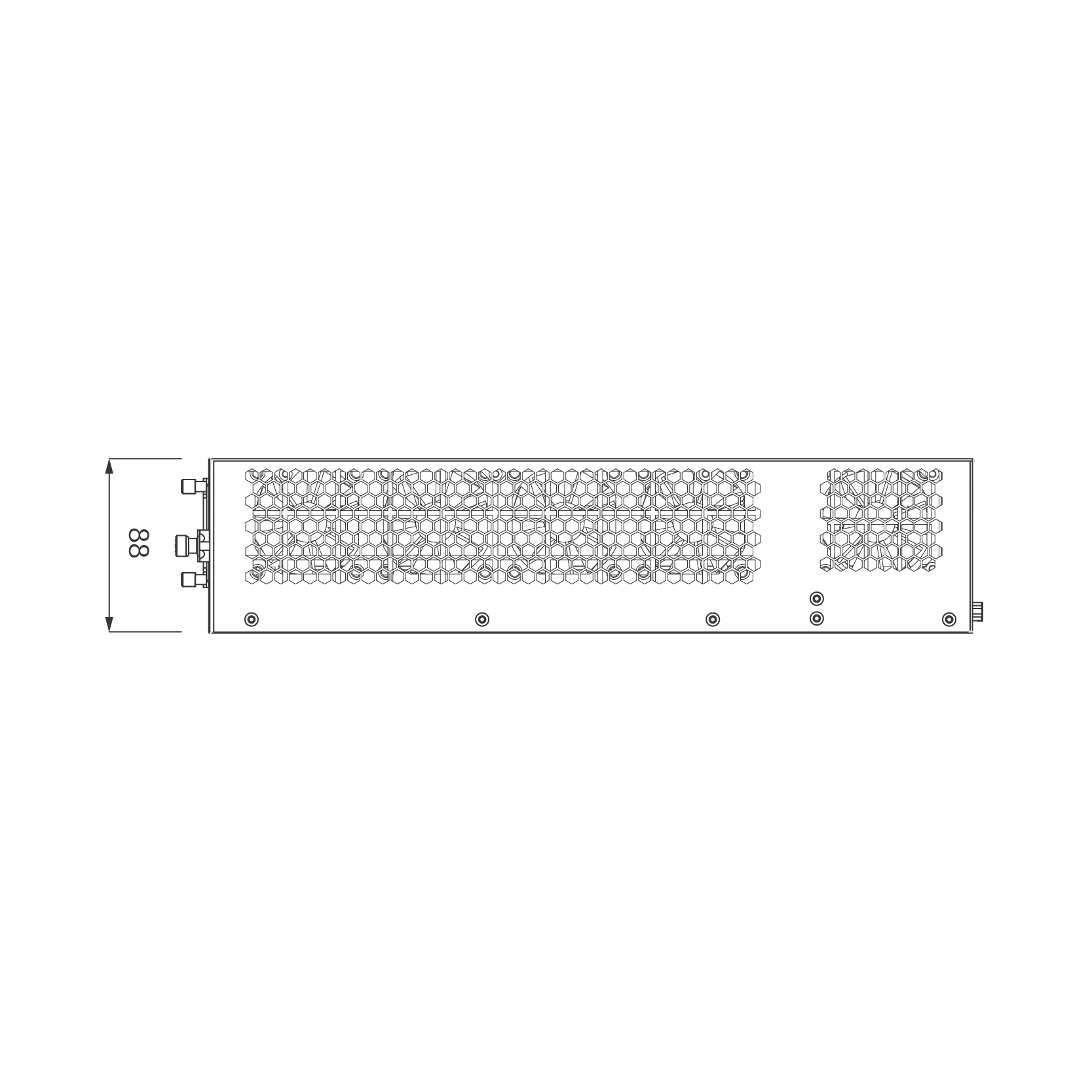

侧面图
