产品中心 | ATCA机箱 | 3U2S-10G&40G

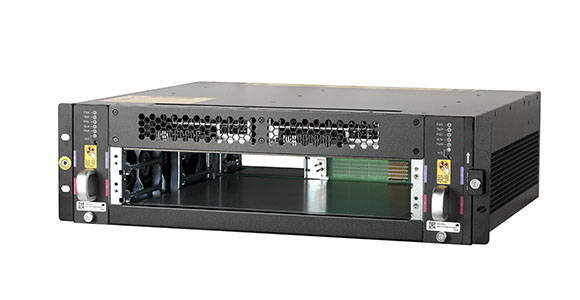

3U2S-10G&40G
ATCS-3200-02/04/09/11
● 10G/40G ATCA机箱
● 双星10G/40G背板
● 交流，直流，高压直流多种电源输入支持
● 2个800W~1000W电源模块
● 智能I2C控制
关键特性
产品规格
| structure | structure | 19英寸上架结构，3U高度，2个标准前卡槽位，2个标准RTM槽位 |
| size（mm） | 482.6×448×132.3 | |
| weight（Kg） | 19kg/25Kg(净重/含包装重量) | |
| 整机配电 | 交流 | 电压范围：110V~220V，800W~1000W电源模块，1+1冗余备份模式，PEM支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | 电压范围：-36~60V，1000W电源模块，1+1冗余备份模式，PEM支持热插拔 | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star , Full Mesh或自定义，差分速率支持：3.125Gbps, 10.3125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道， 450W/s 散热能力，左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持标准ShMM或简配ShMM；支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-322H-11-02 | 91003014 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个1000W电源模块，智能I2C控制 |
| ATCS-322A-09-01 | 91002451 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个800W电源模块，智能I2C控制 |
| ATCS-322A-11-03 | 91003015 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 |
| ATCS-322A-11-02 | 91003012 | 3U 高度 2 槽位 10G ATCA机箱，双星10G背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 |
| ATCS-322A-04-03 | 91002004 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块， 智能I2C控制，支持标准SHMM槽位 |
| ATCS-322A-04-04 | 91002005 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块， 智能I2C控制，支持标准SHMM槽位 |
| ATCS-322D-04-01 | 91002006 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制，支持标准SHMM槽位 |
| ATCS-322D-02-15 | 91000249 | 3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制 |
| ATCS-322D-02-07 | 91000219 | 3U 高度 2 槽位 10G ATCA机箱，双星10G背板，2路-48V直流电源输入，智能I2C控制 |
-
编码：
91003014型号：
ATCS-322H-11-02描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个1000W电源模块，智能I2C控制 -
编码：
91002451型号：
ATCS-322A-09-01描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个800W电源模块，智能I2C控制 -
编码：
91003015型号：
ATCS-322A-11-03描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 -
编码：
91003012型号：
ATCS-322A-11-02描述：
3U 高度 2 槽位 10G ATCA机箱，双星10G背板，2路220V交流电源输入，2个1000W电源模块，智能I2C控制 -
编码：
91002004型号：
ATCS-322A-04-03描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块， 智能I2C控制，支持标准SHMM槽位 -
编码：
91002005型号：
ATCS-322A-04-04描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个1000W电源模块， 智能I2C控制，支持标准SHMM槽位 -
编码：
91002006型号：
ATCS-322D-04-01描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制，支持标准SHMM槽位 -
编码：
91000249型号：
ATCS-322D-02-15描述：
3U 高度 2 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制 -
编码：
91000219型号：
ATCS-322D-02-07描述：
3U 高度 2 槽位 10G ATCA机箱，双星10G背板，2路-48V直流电源输入，智能I2C控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

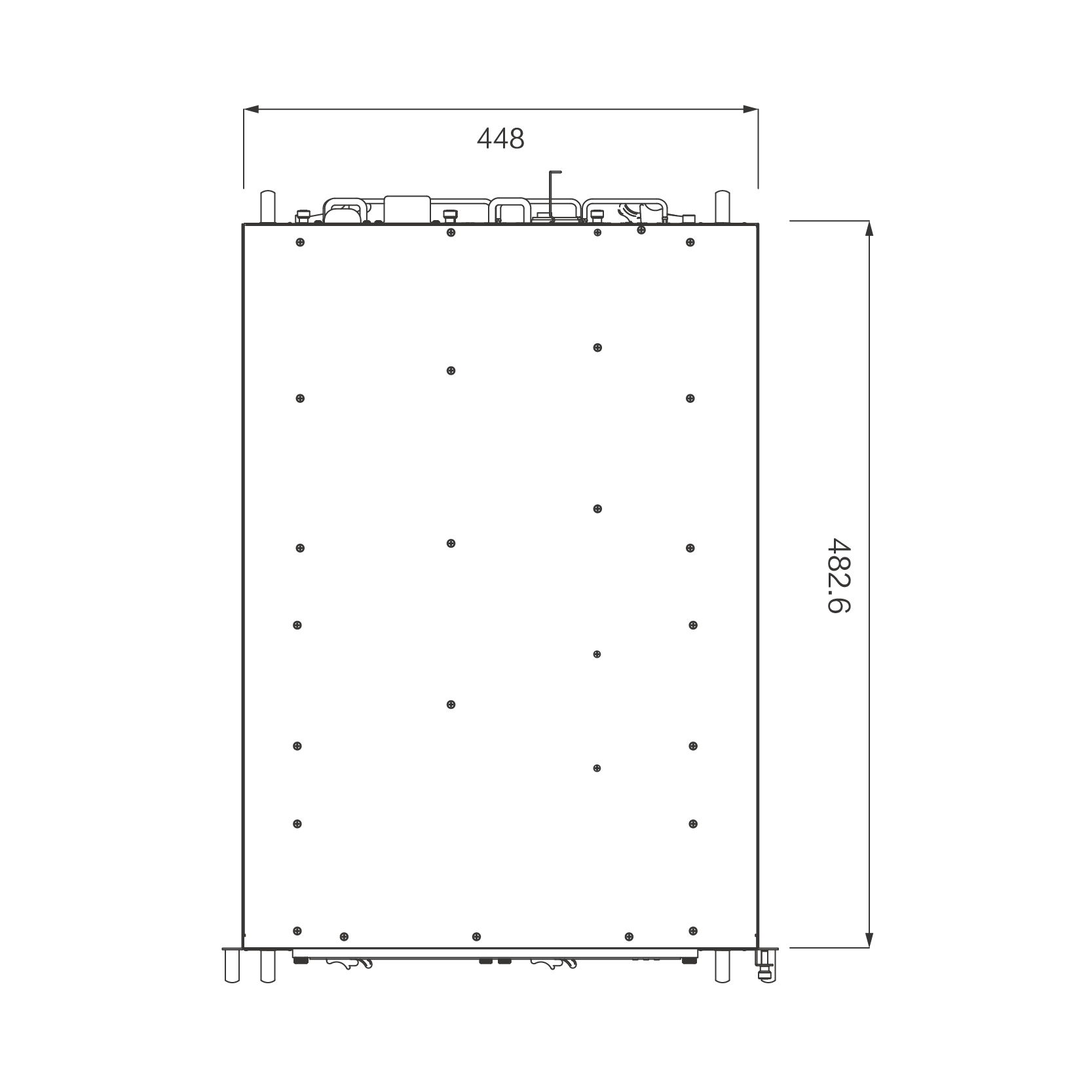

俯视图
-

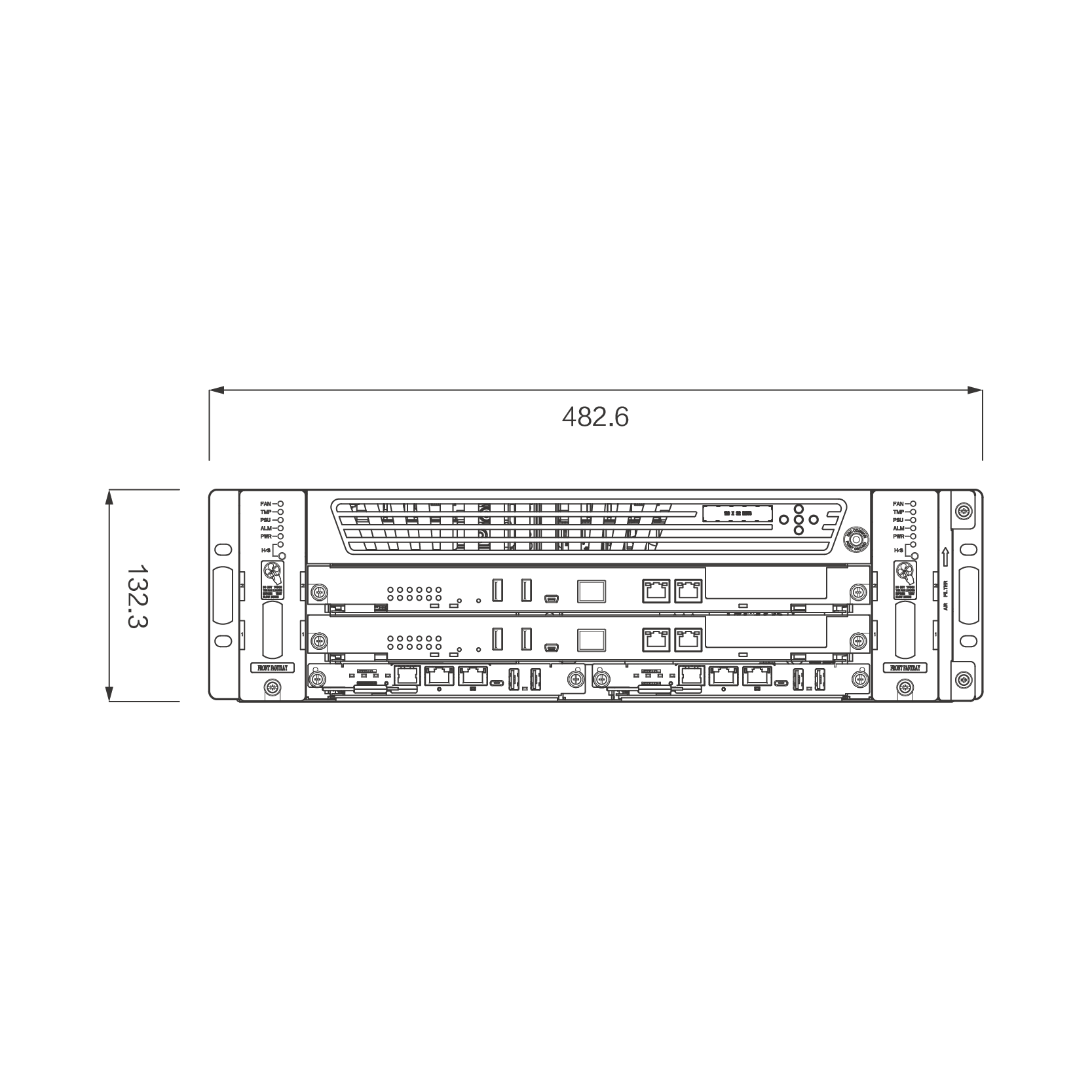

正面图
-

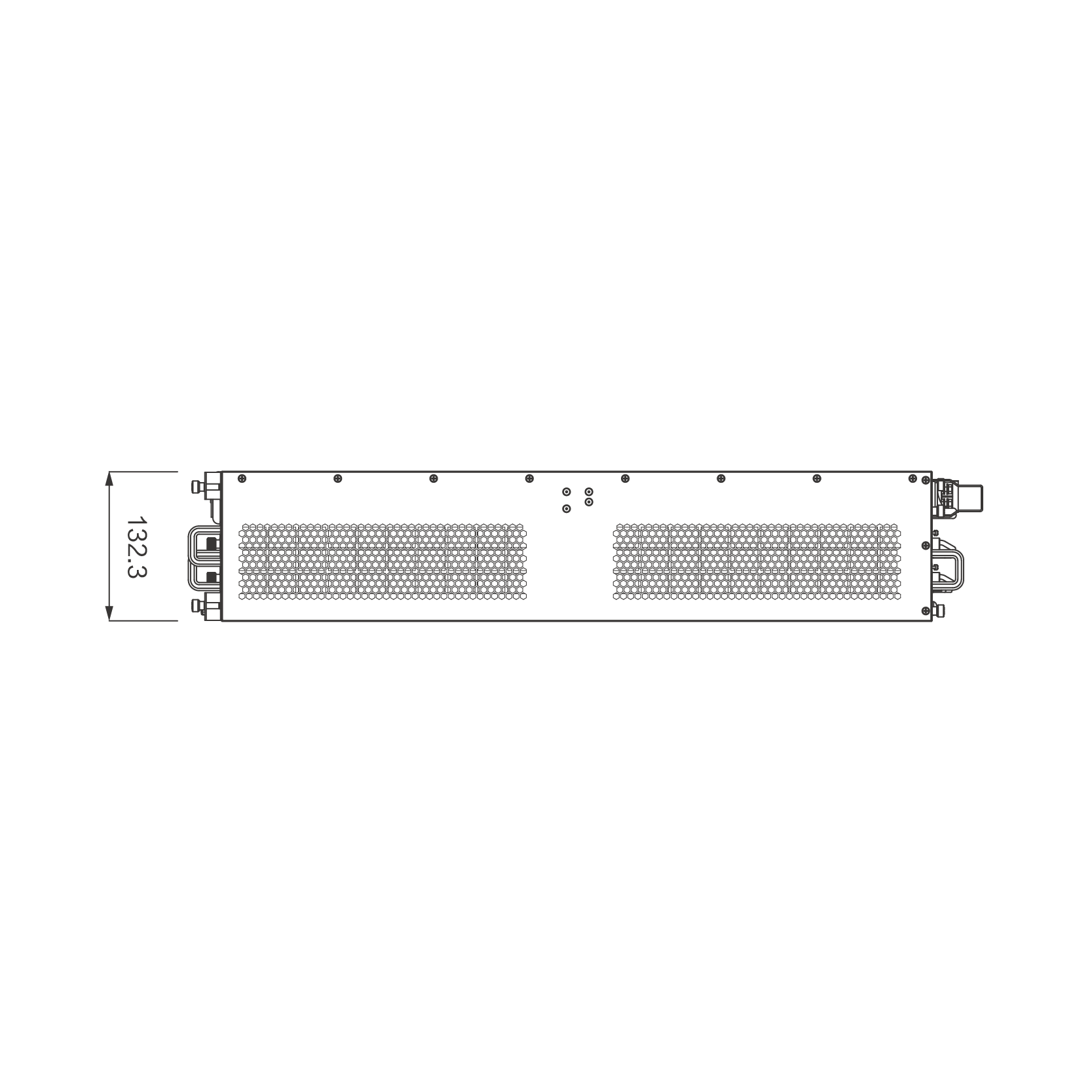

侧面图
