产品中心 | ATCA机箱 | 4U4S-10G&40G&100G

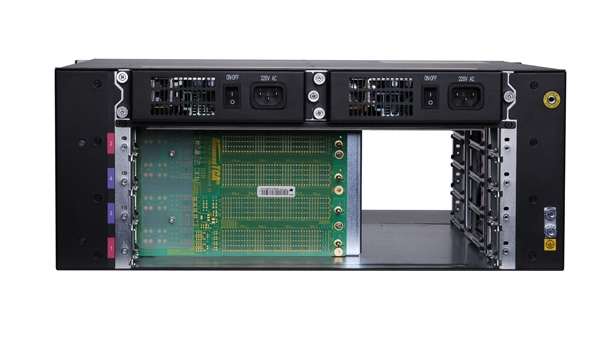

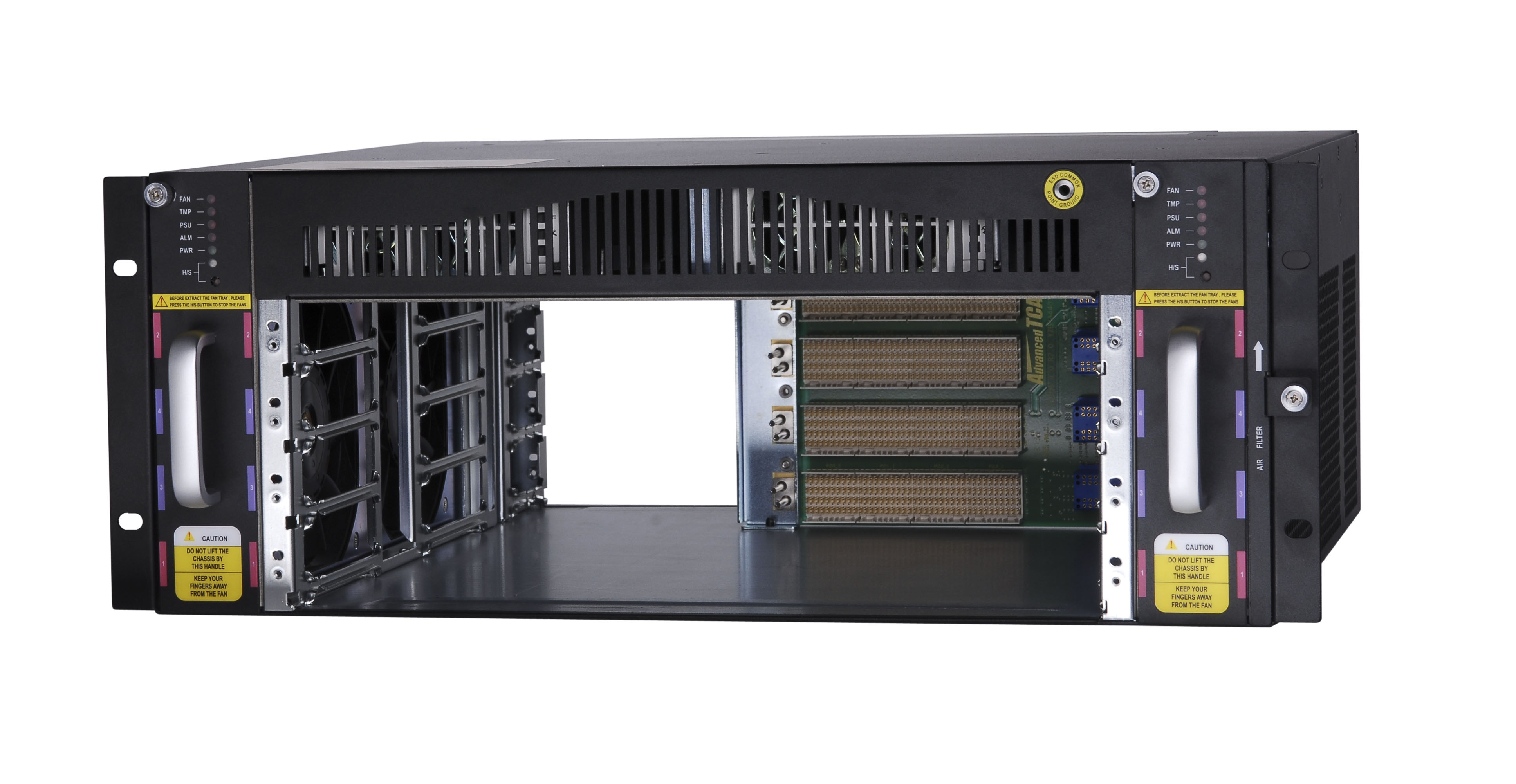

4U4S-10G&40G&100G
ATCS-4400-01/06/09
● 10G/40G/100G ATCA机箱
● 单星10G,双星40G,单星100G背板
● 交流，直流，高压直流电源输入
● 2个3000W电源模块
● 智能I2C控制
关键特性
产品规格
| structure | structure | 19英寸上架结构，4U高度，4个标准前卡槽位，4个标准RTM槽位 |
| size（mm） | 482.4×384.54×177 | |
| weight（Kg） | 23Kg/32 Kg （净重/含包装重量） | |
| 整机配电 | 交流 | 电压范围：110V~220V，3000W电源模块，1+1冗余备份模式，PEM支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | 电压范围：-36~60V，3000W电源模块，1+1备份模式，PEM支持热插拔 | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star 或自定义，差分速率支持：3.125Gbps，10.3125Gbps，25.3125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道， 400W/s 散热能力；左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-442H-09-01 | 91004841 | 4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 |
| ATCS-442H-01-01 | 91001103 | 4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 |
| ATCS-442H-06-01 | 91002961 | 4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 |
| ATCS-442A-09-01 | 91004842 | 4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 |
| ATCS-442A-01-03 | 91001104 | 4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 |
| ATCS-442A-06-02 | 91002963 | 4U 高度 4 槽位 10G ATCA机箱，单星10G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 |
| ATCS-442D-09-01 | 91004843 | 4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路-48V直流电源输入，智能I2C控制 |
| ATCS-442D-06-01 | 91002962 | 4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制 |
-
编码：
91004841型号：
ATCS-442H-09-01描述：
4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 -
编码：
91001103型号：
ATCS-442H-01-01描述：
4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 -
编码：
91002961型号：
ATCS-442H-06-01描述：
4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路高压直流（240VDC~280VDC）电源输入， 2个3000W电源模块，智能I2C控制 -
编码：
91004842型号：
ATCS-442A-09-01描述：
4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 -
编码：
91001104型号：
ATCS-442A-01-03描述：
4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 -
编码：
91002963型号：
ATCS-442A-06-02描述：
4U 高度 4 槽位 10G ATCA机箱，单星10G背板，2路220V交流电源输入，2个3000W电源模块，智能I2C控制 -
编码：
91004843型号：
ATCS-442D-09-01描述：
4U 高度 4 槽位 100G ATCA机箱，单星100G背板，2路-48V直流电源输入，智能I2C控制 -
编码：
91002962型号：
ATCS-442D-06-01描述：
4U 高度 4 槽位 40G ATCA机箱，双星40G背板，2路-48V直流电源输入，智能I2C控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

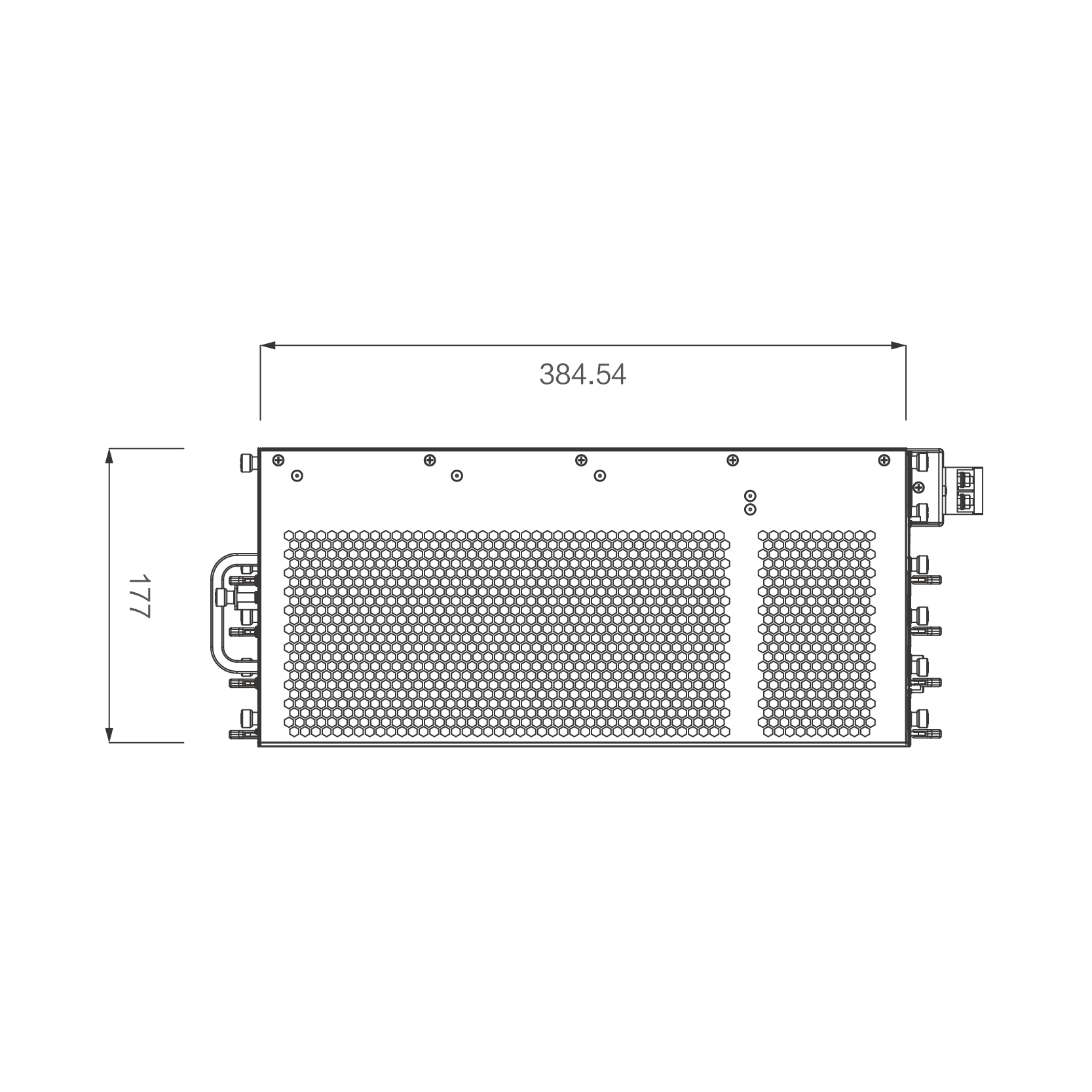

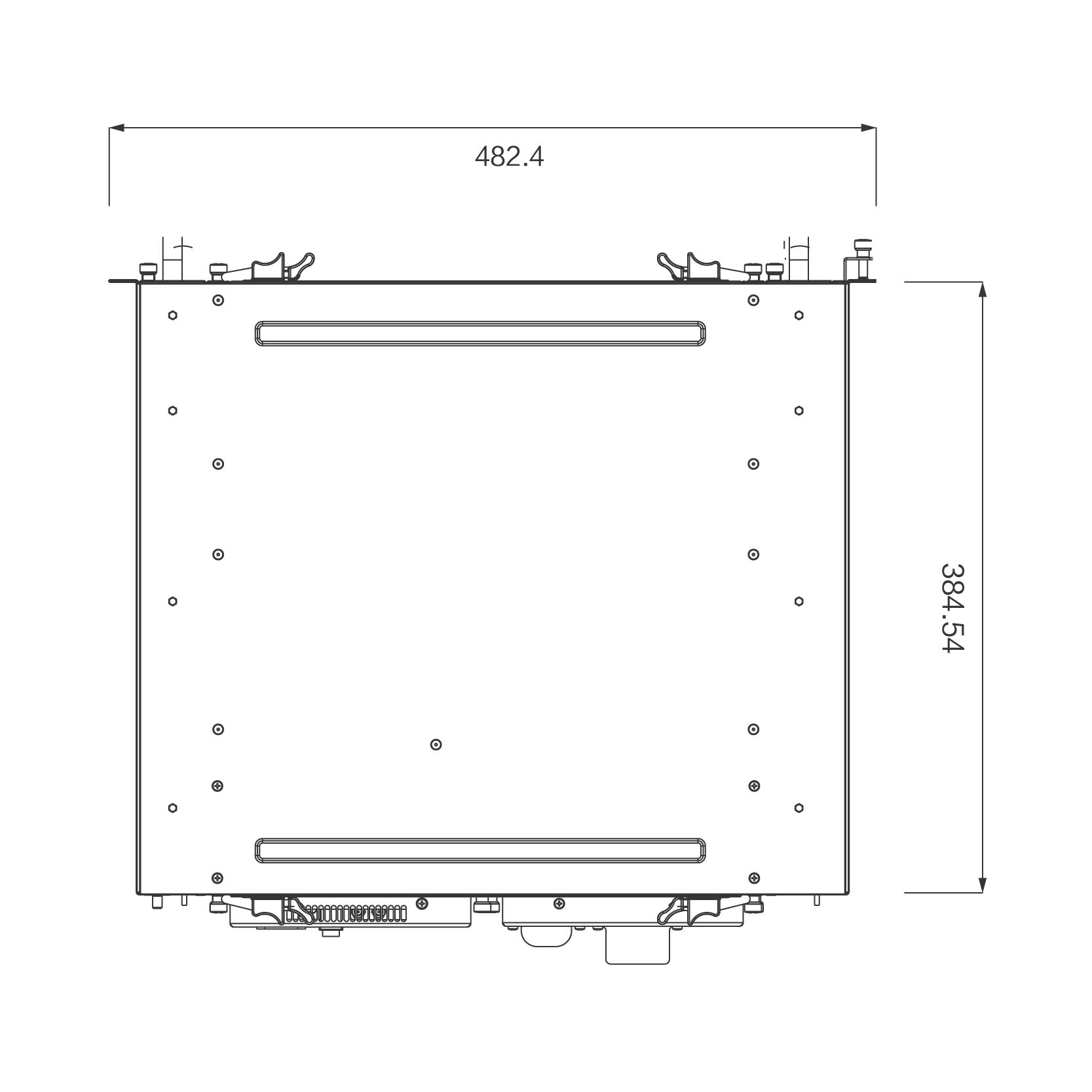

俯视图
-

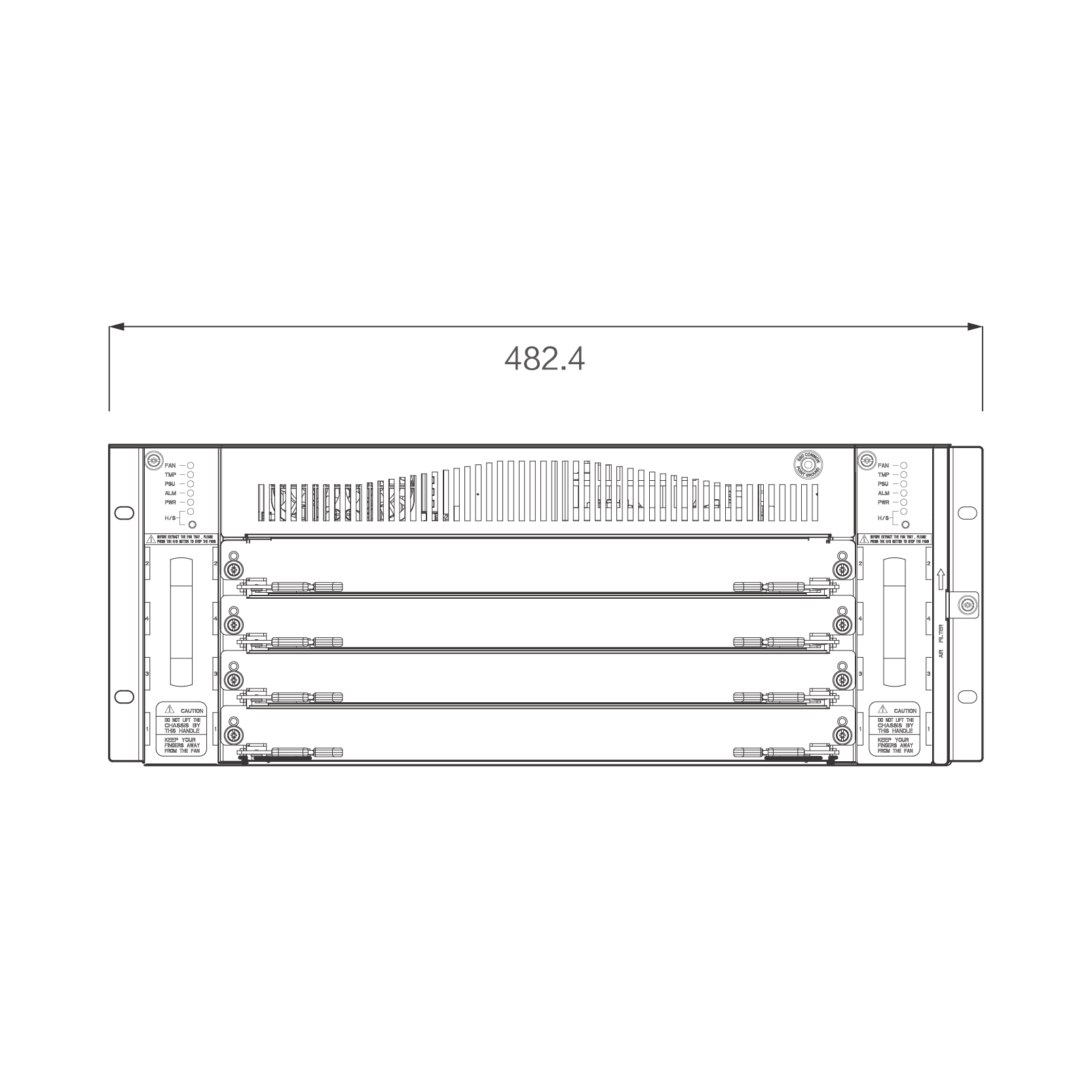

正面图
-
侧面图
