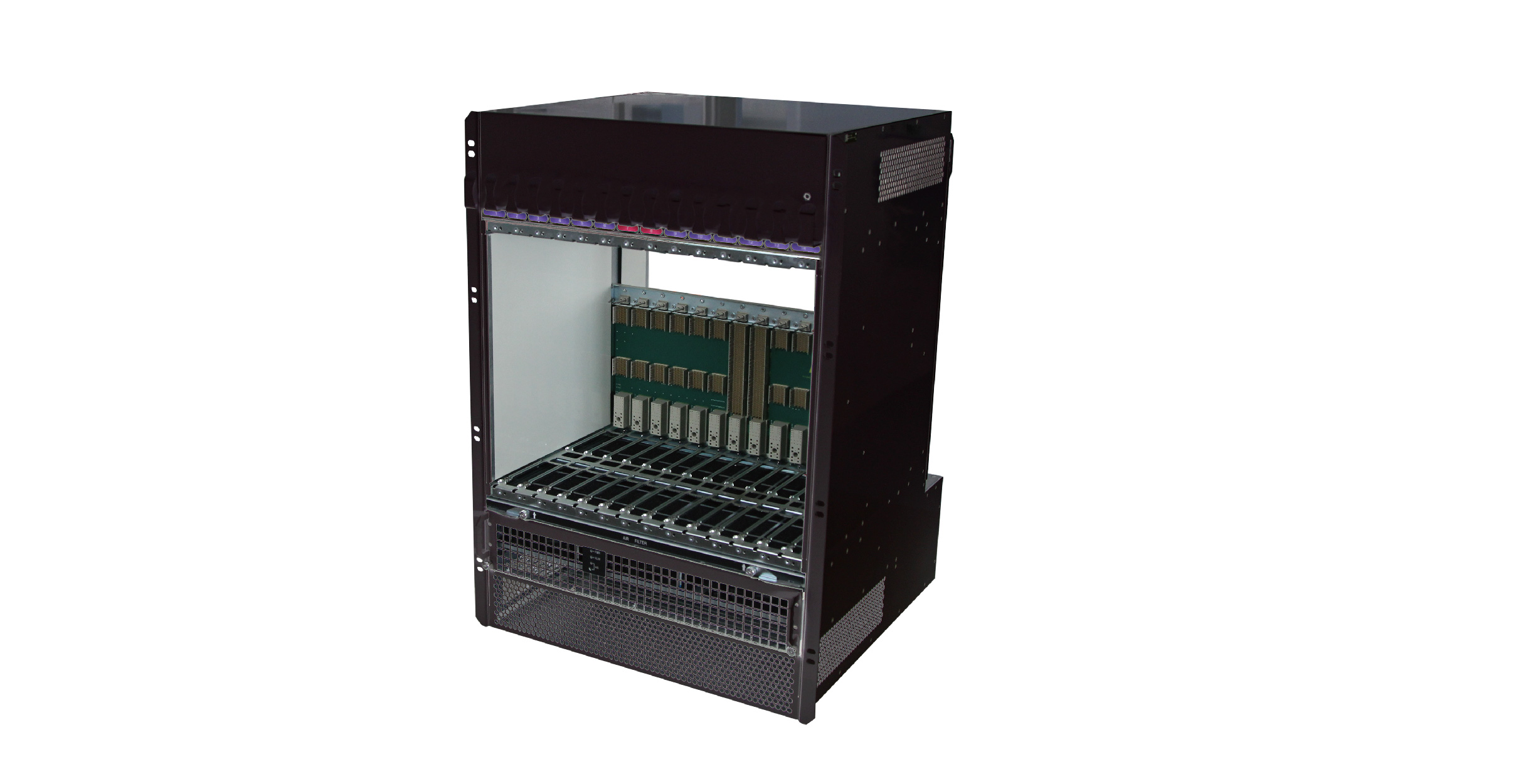

15U14S-10G&40G
ATCS-FE00-04/05
● 双星10G/40G背板
● 交流,直流，高压直流多种电源输入
● 4个3000W电源模块
● 智能I2C控制
关键特性
产品规格
| structure | structure | 19英寸上架结构，15U高度，14个标准前卡槽位，14个标准RTM槽位 |
| size（mm） | 515.79×448×663.9 | |
| weight（Kg） | 38kg/56Kg(净重/含包装重量) | |
| 整机配电 | 交流 | 电压范围：110V~220V；3000W电源模块，N+1备份模式，PEM支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | 电压范围：-36~60V；3000W电源模块，N+1备份模式，PEM不支持热插拔 | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star，Single Star, Full Mesh或自定义；差分速率支持：3.125Gbps, 10.3125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道， 450W/s 散热能力；左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持标准SHMM或简配SHMM；支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-FE2A-04-01 | 91002901 | 15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路220V交流电源输入，2个3000W电源模块，智能I2C控制 |
| ATCS-FE2D-04-01 | 91002902 | 15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路-48V直流电源输入，智能I2C控制 |
| ATCS-FE2D-05-04 | 91003344 | 15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路-48V直流电源输入，智能I2C控制 |
| ATCS-FE2D-05-02 | 91003342 | 15U 高度 14 槽位 10G ATCA机箱，双星10G背板，4路-48V直流电源输入，智能I2C控制 |
-
编码：
91002901型号：
ATCS-FE2A-04-01描述：
15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路220V交流电源输入，2个3000W电源模块，智能I2C控制 -
编码：
91002902型号：
ATCS-FE2D-04-01描述：
15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路-48V直流电源输入，智能I2C控制 -
编码：
91003344型号：
ATCS-FE2D-05-04描述：
15U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路-48V直流电源输入，智能I2C控制 -
编码：
91003342型号：
ATCS-FE2D-05-02描述：
15U 高度 14 槽位 10G ATCA机箱，双星10G背板，4路-48V直流电源输入，智能I2C控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

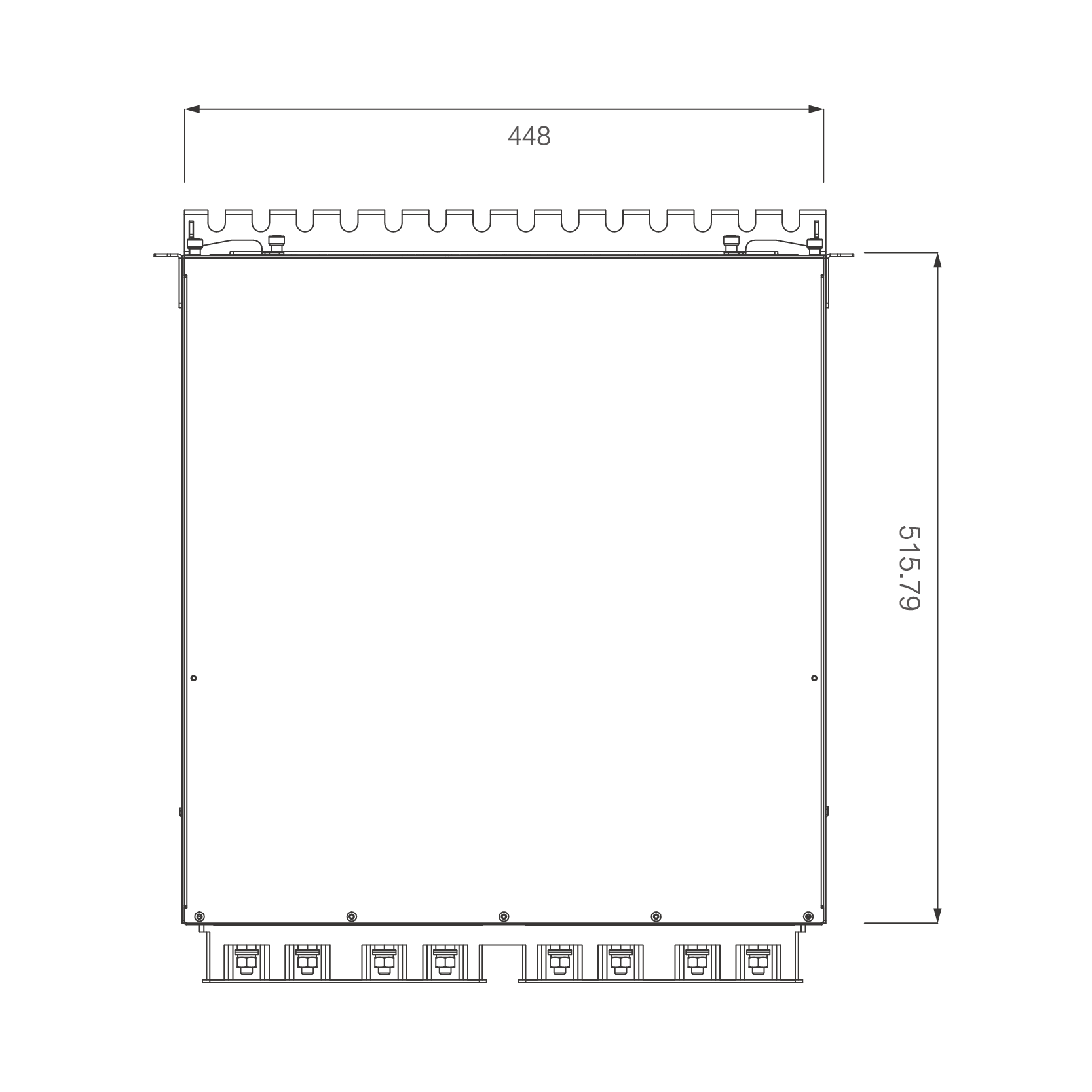

俯视图
-

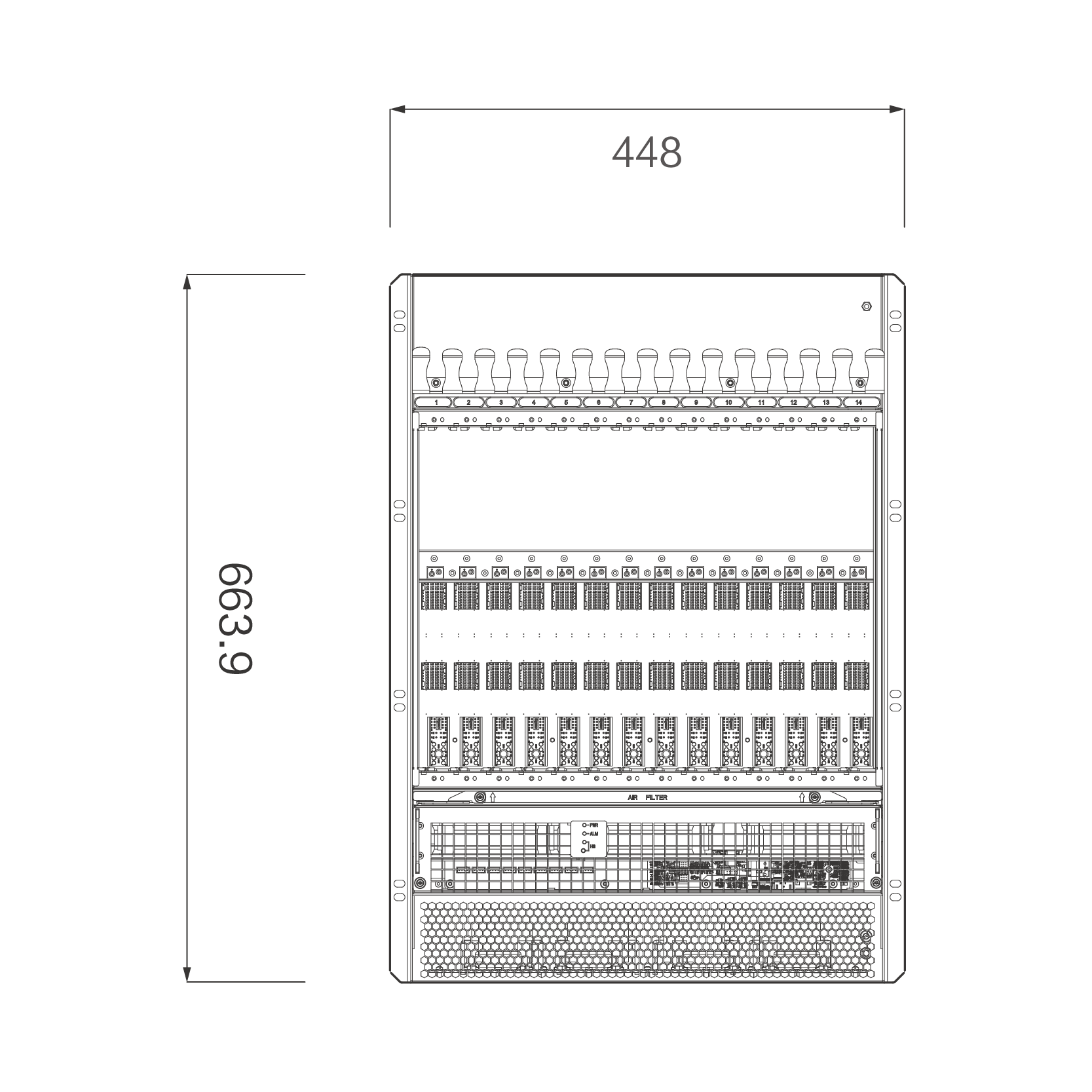

正面图
-

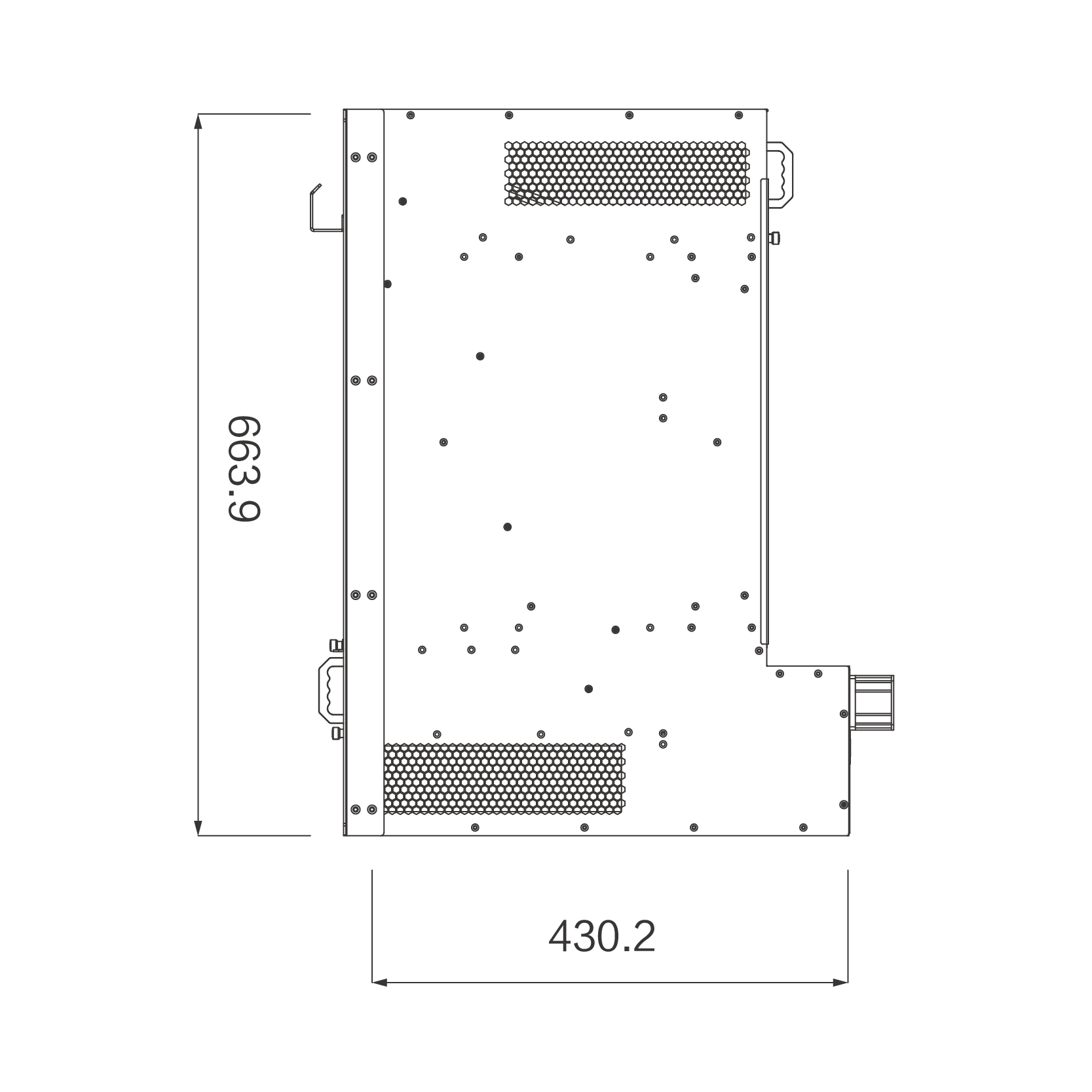

侧面图
