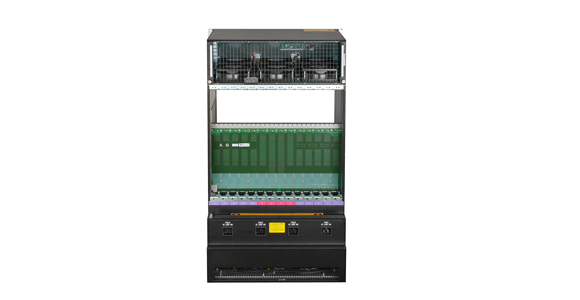

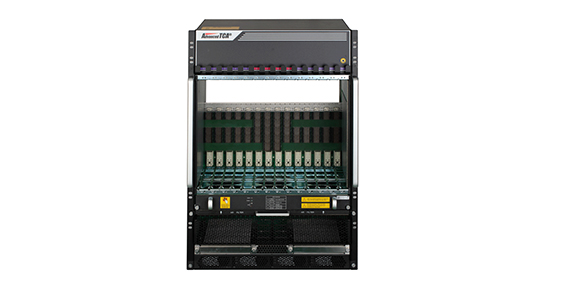

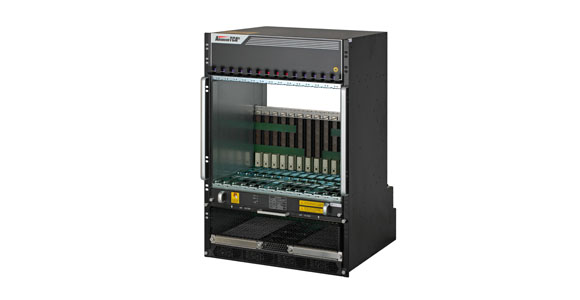

16U14S-40G&100G
ATCS-GE00-03/06/10
● 双星40G，双双星40G/100G背板
● 交流，直流，高压直流多种电源输入
● 4个3000W电源模块
● 智能I2C控制
● 支持标准SHMM槽位
关键特性
产品规格
| structure | structure | 19英寸上架结构，16U高度，14个标准前卡槽位，14个标准RTM槽位 |
| size（mm） | 502.15×448.44×708.4 | |
| weight（Kg） | 48kg/64Kg(净重/含包装重量) | |
| 整机配电 | 交流 | 电压范围：110V~220V；3000W电源模块，N+1备份模式，PEM支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | -- | |
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star ,Single Star, Full Mesh或自定义；差分速率支持：3.125Gbps,10.3125Gbps,25.3125Gbps |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 右到左推拉式水平散热风道， 450W/s 散热能力；左右冗余高功率智能风扇框设计 | |
| 机箱管理 | 支持标准SHMM或简配SHMM；支持ATCA单板智能机箱控制 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | AdvancedTCA® Specification PICMG® 3.0 R2.0, RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ATCS-GE4H-10-01 | 91004861 | 16U 高度 14 槽位 100G ATCA机箱，双双星100G背板，4路高压直流（240VDC~280VDC）电源输入，4个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 |
| ATCS-GE4H-03-01 | 91001925 | 16U 高度 14 槽位 40G ATCA机箱，双双星40G背板，4路高压直流（240VDC~280VDC）电源输入，4个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 |
| ATCS-GE2H-06-01 | 91002972 | 16U 高度 14 槽 40G ATCA机箱，双星40G背板，4路高压直流（240VDC~280VDC）电源输入，2个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 |
| ATCS-GE3A-03-01 | 91001923 | 16U 高度 14 槽位 40G ATCA机箱，双双星40G背板，4路220V交流电源输入，3个3000W电源模块，智能I2C控制， 支持标准SHMM槽位 |
| ATCS-GE3A-06-02 | 91002973 | 16U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路220V交流电源输入，3个3000W电源模块，智能I2C控制， 支持标准SHMM槽位 |
-
编码：
91004861型号：
ATCS-GE4H-10-01描述：
16U 高度 14 槽位 100G ATCA机箱，双双星100G背板，4路高压直流（240VDC~280VDC）电源输入，4个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 -
编码：
91001925型号：
ATCS-GE4H-03-01描述：
16U 高度 14 槽位 40G ATCA机箱，双双星40G背板，4路高压直流（240VDC~280VDC）电源输入，4个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 -
编码：
91002972型号：
ATCS-GE2H-06-01描述：
16U 高度 14 槽 40G ATCA机箱，双星40G背板，4路高压直流（240VDC~280VDC）电源输入，2个3000W电源模块， 智能I2C控制，支持标准SHMM槽位 -
编码：
91001923型号：
ATCS-GE3A-03-01描述：
16U 高度 14 槽位 40G ATCA机箱，双双星40G背板，4路220V交流电源输入，3个3000W电源模块，智能I2C控制， 支持标准SHMM槽位 -
编码：
91002973型号：
ATCS-GE3A-06-02描述：
16U 高度 14 槽位 40G ATCA机箱，双星40G背板，4路220V交流电源输入，3个3000W电源模块，智能I2C控制， 支持标准SHMM槽位
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

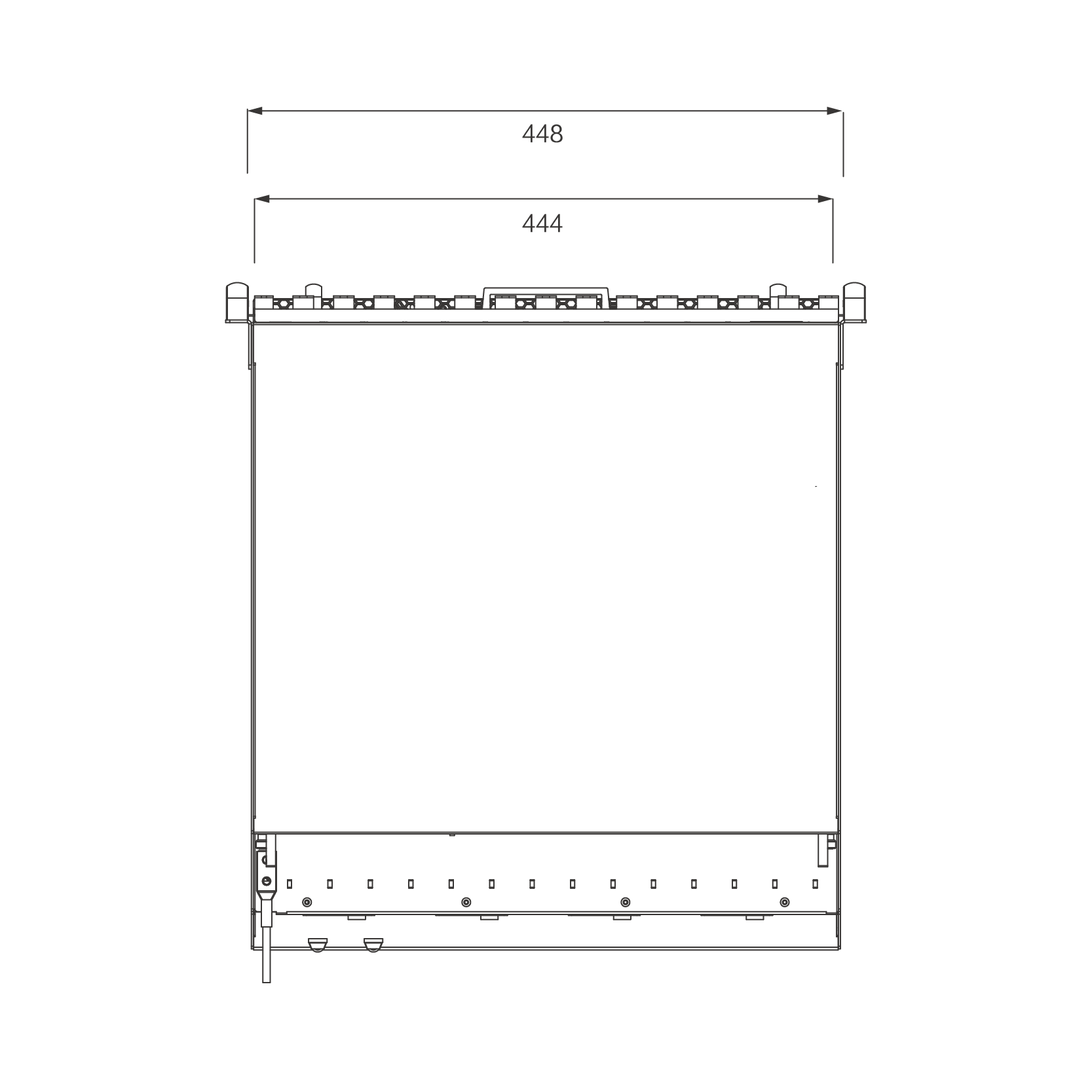

俯视图
-

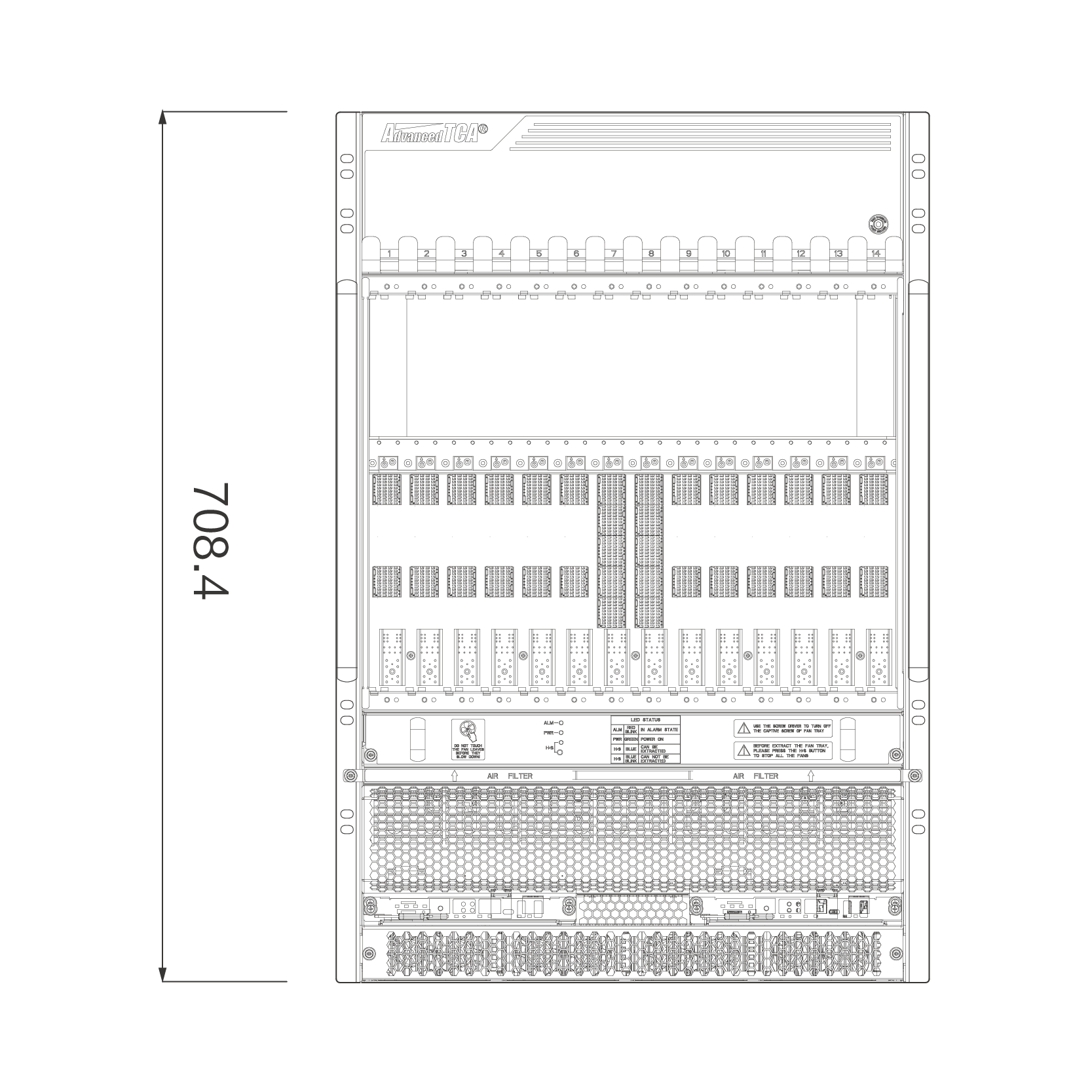

正面图
-

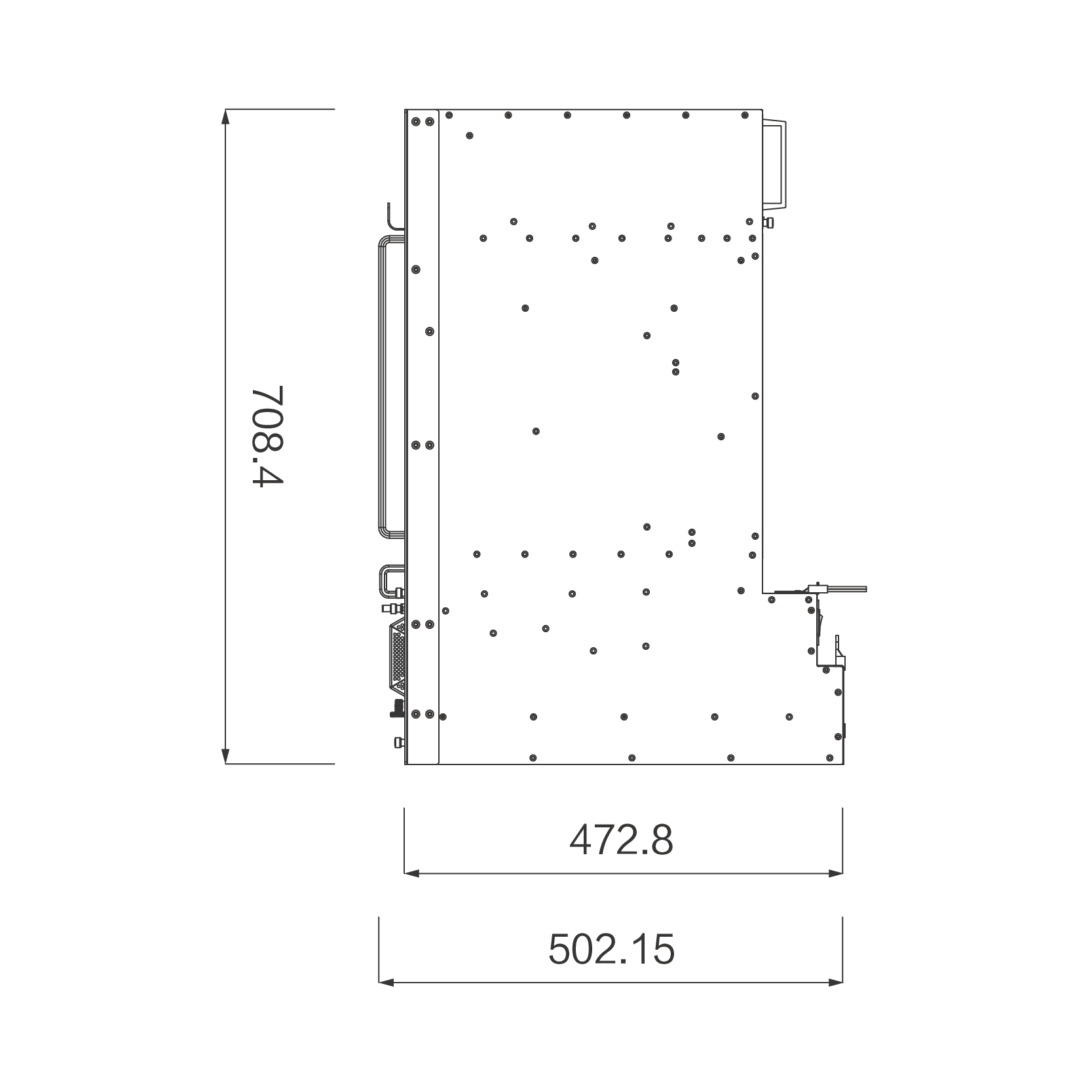

侧面图
