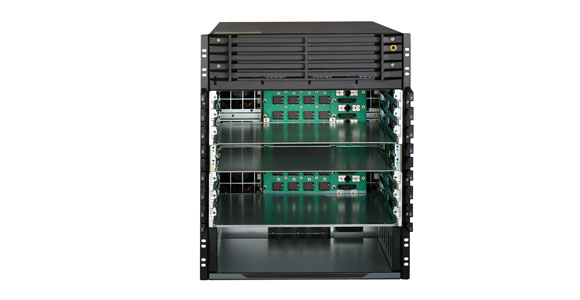

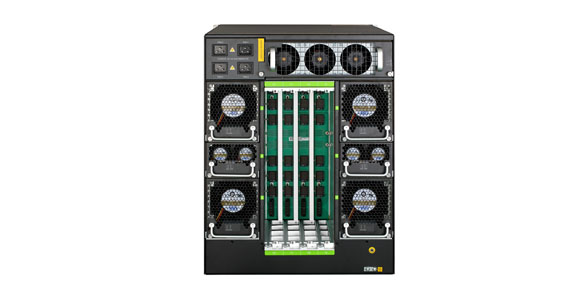

OTCS-D800-01
OTCS-D800-01-01
● 100G ATCA机箱 正交机箱系统
● 双星40G背板
● 交流，高压直流电源输入
● 4个3000W电源模块
● 智能I2C控制和IPMI管理
关键特性
产品规格
| structure | structure | 整机13U高度，6个标准前卡槽位，2主控槽位，后部4个交换槽位 |
| size（mm） | 448×736.86×576 | |
| weight（Kg） | ||
| 整机配电 | 交流 | 电压范围：110V~220V，3000W电源模块，3+1冗余备份模式，PEM支持热插拔，电源监控（可选） |
| 高压直流 | 240V~280V | |
| -48V直流 | ||
| 背板信息 | Fabric平面 | 拓扑结构：Dual Star 或自定义，正交部分差分速率25Gbps，非正交部分双星(Dual-Star)40G背板，差分速率10.3125Gbps， |
| Base平面 | 双星1000baseT | |
| IPMB平面 | BUS | |
| 整机散热 | 散热风道为前进后出，前板和后板为独立散热风道，前下部一个独立风扇框，后部九个独立的风扇框 | |
| 机箱管理 | IPMB管理总线拓扑为定制分段BUS IPMB，两个独立的机箱管理板槽位，支持标准IPMI机箱管理,支持定制化I2C机箱管理 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| OTCS-D84A-01-01 | 91003901 | 13U 高度 12 槽位 40G 正交机箱系统，双星 40G 背板，4 路交流（220V）入或 2 路主备的-48V 直流输入，4 个 3000W 电源模块，智能 I2C 控制 |
-
编码：
91003901型号：
OTCS-D84A-01-01描述：
13U 高度 12 槽位 40G 正交机箱系统，双星 40G 背板，4 路交流（220V）入或 2 路主备的-48V 直流输入，4 个 3000W 电源模块，智能 I2C 控制
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

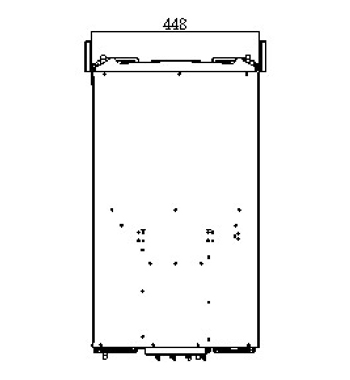

俯视图
-

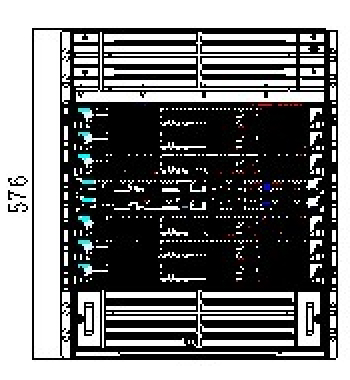

正面图
-

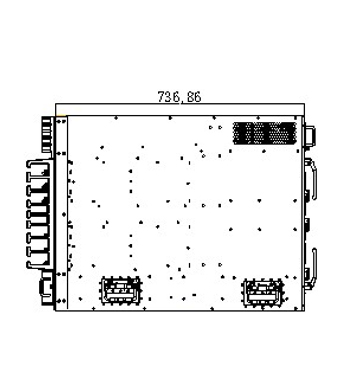

侧面图
