当前位置：产品中心 > OTCS正交机箱 > OTCS-LE00-100G
OTCS-LE00-100G
OTCS-LE00-01-01
● 100G ATCA机箱 正交机箱系统
● 双星40G背板
● 交流，高压直流电源输入
● 4个3000W电源模块
● 智能I2C控制和IPMI管理
关键特性
产品规格
| structure | structure | 整机21U高度，正交机箱规格设计前部12业务槽位、2主控槽位、后部4交换槽位，多级正交插入导向 |
| size（mm） | 736.86×482.6×928.9 | |
| weight（Kg） | ||
| 整机配电 | 交流 | 电源输入为4路 220V交流输入，或4路240V高压直流输入，电源模块可拔插 |
| 高压直流 | 4路240V高压直流输入，电源模块可拔插 | |
| -48V直流 | ||
| 背板信息 | Fabric平面 | 正交部分差分速率25Gbps，非正交部分双星(Dual-Star)40G背板，差分速率10.3125Gbps |
| Base平面 | ||
| IPMB平面 | ||
| 整机散热 | 前进后出风道，前部业务板和后部交换板都有独立的散热通道，前板散模式热为前到后抽风式散热模式，后板散热模式为前到后推拉式散热模式 | |
| 机箱管理 | IPMB管理总线拓扑为定制分段BUS IPMB，两个独立的机箱管理板槽位，支持标准IPMI机箱管理支持定制化I2C机箱管理 | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| OTCS-LE4A-01-01 | 91003541 | 整机[ 91003541 ]： 21U 高度 14 槽位 100G 正交机箱系统，自定义背板，4 路交流（220V）入或 4 路高压直流（240VDC~280VDC）输入，4 个 3000W 电源模块，智 能 I2C 控制，[91003541] ，[ 11700204 |
-
编码：
91003541型号：
OTCS-LE4A-01-01描述：
整机[ 91003541 ]： 21U 高度 14 槽位 100G 正交机箱系统，自定义背板，4 路交流（220V）入或 4 路高压直流（240VDC~280VDC）输入，4 个 3000W 电源模块，智 能 I2C 控制，[91003541] ，[ 11700204
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员
外观尺寸
-

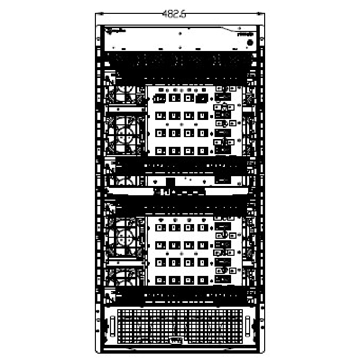

俯视图
-

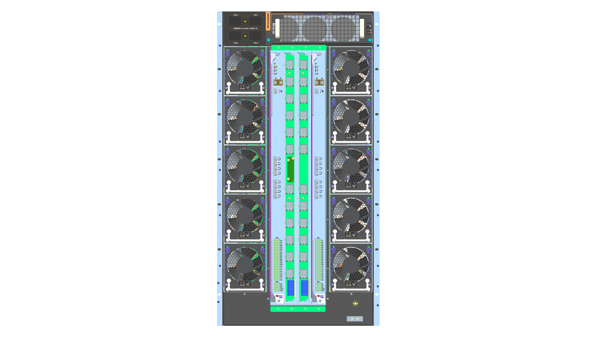

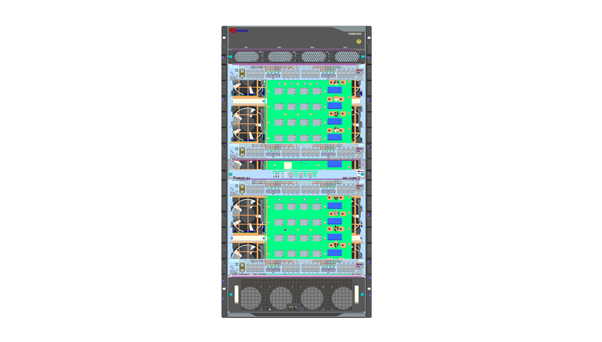

正面图
-

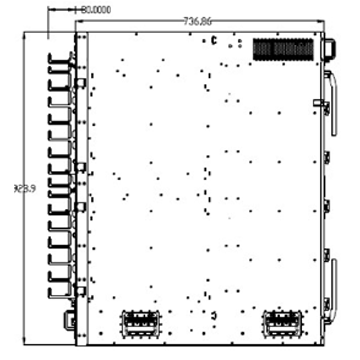

侧面图
