ITCS-42TX-01-01
ITCS-42TX-01-01/02/03/04
● 42U高度 天蝎智能机柜系统
● 整柜最大承重2100Kg
● 1个3U 电源框，10个可热插拔电源模块
● 9个风扇框，散热方式自前向后抽拉式
● 智能I2C控制和IPMI管理
关键特性
产品规格
| structure | structure | 19英寸机柜，42U高度 ，最大36个1 SU 天蝎服务器插槽，整柜最大承重2100Kg |
| size（mm） | 2100*1201.2*599 | |
| weight（Kg） | ||
| 整机配电 | 交流 | 220V 交流输入，8 加 2 冗余的 10 个可热插拔的 3000W 电源模块【增强版】，5 加 5 冗余的 10 个可热插拔的 2750W 电源模块【标准版】 |
| 高压直流 | ||
| -48V直流 | ||
| 背板信息 | Fabric平面 | |
| Base平面 | ||
| IPMB平面 | ||
| 整机散热 | 自前向后抽拉式散热方式，9个风扇框，每个风扇框含3个14038风扇 | |
| 机箱管理 | 1个RMC, 9个RBP，IPMI over Ethernet（省缺配置）或 IPMI&自定义I2C消息（定制配置） | |
| 环境指标 | 工作温度 | 0℃ to 50℃ |
| 存储温度 | -20℃ to 80℃ | |
| 相对湿度 | 5% to 95%, non-condensing | |
| 标准认证 | 天蝎整机柜服务器技术规范 Version2.5 RoHS ,Designed for CE, FCC, NEBS Level 3 | |
产品选型
| 型号 | 编码 | 描述 |
| ITCS-42TX-01-01 | 91004381 | 整机[ 91004381 ]：42U 高度天蝎机柜系统，5+5 2750W 电源备份【标注电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 1 |
| ITCS-42TX-01-02 | 91004382 | 整机[ 91004382 ]：42U 高度天蝎机柜系统，5+5 2750W 电源备份【标注电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 2【推荐布局方案】 |
| ITCS-42TX-01-03 | 91004383 | 整机[ 91004383 ]：42U 高度天蝎机柜系统，8+2 3000W 电源备份【增强电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 1 |
| ITCS-42TX-01-04 | 91004384 | 整机[ 91004384 ]：42U 高度天蝎机柜系统，8+2 3000W 电源备份【增强电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 2【推荐布局方案】 |
-
编码：
91004381型号：
ITCS-42TX-01-01描述：
整机[ 91004381 ]：42U 高度天蝎机柜系统，5+5 2750W 电源备份【标注电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 1 -
编码：
91004382型号：
ITCS-42TX-01-02描述：
整机[ 91004382 ]：42U 高度天蝎机柜系统，5+5 2750W 电源备份【标注电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 2【推荐布局方案】 -
编码：
91004383型号：
ITCS-42TX-01-03描述：
整机[ 91004383 ]：42U 高度天蝎机柜系统，8+2 3000W 电源备份【增强电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 1 -
编码：
91004384型号：
ITCS-42TX-01-04描述：
整机[ 91004384 ]：42U 高度天蝎机柜系统，8+2 3000W 电源备份【增强电源配置】，1 个 RMC[11720201 ] 【IPMI over Ethernet】，9 个 RBP[11720200 ]，布局方案 2【推荐布局方案】
备注： 此系列机箱型号种类较多，选型参考不能全部列出，详细请咨询厂方市场销售人员 【1、整柜的外接电源线根据实际机柜安装现场确定定制规格，上述整柜标准型号配置中不 不包含】 【2、天蝎服务器 1SU 定制托盘和 1SU 空挡板作为机柜附件，上述整柜标准型号配置中不 不包含】
外观尺寸
-

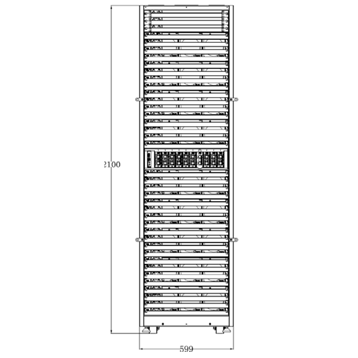

正面图
-

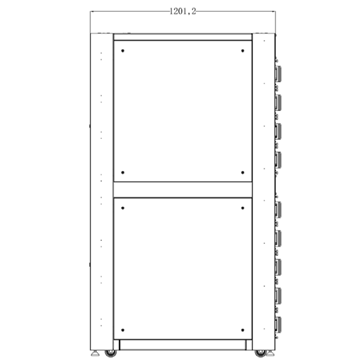

侧面图
